钻头每个部位的学名竟然是这样的?

2024-12-11 09:48:06 浏览量:75

钻头大家经常用,但是你全面解析过它吗?它每个部位都叫什么名字?有什么特点?坏了怎么办?有毛刺怎么办?现在我全给你整理好了,拿走吧~

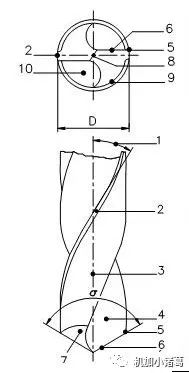

全方位解剖钻头






钻头的名称


专业名称



①螺旋角γ:不同型号角度不同,一般10-40°。

②刃带:主要起导向和挤压的作用。

③刀背:介于刃带与槽之间的部位,但比刃带低,减小且切削力(摩擦力)。

④排屑槽表面:有时是前刀面,切屑流经的面。

⑤钻尖角:刃带与切削刃的交点。



钻头的角度



⑥主切削刃:两个主切削刃的夹角为顶角б,真正的切削部位。

⑦后刀面:形成后角α的面。

⑧横刃:连接两个切削楔的部分,它承担50%的切削力(轴向)。

⑨刀背间隙:减少钻头和工件之间的摩擦力。

⑩排屑槽:较大空间,利于排屑。



孔口缺口和毛刺问题?

通过减小钻尖角使钻尖顶住工件的宽度和高度进行改善.




较小的钻尖角118°

1、径向分力,径向稳定性差。

2、轴向力小。

3、非延展性材料,减小崩碎。




较大的钻尖角135°-140°

1、轴向分离大,径向稳定性好。

2、更大的进给能力。

3、软粘性材料,减小飞边。

4、孔的圆度,直径公差和直线度更好。




周边倒角式钻尖

1、减小崩碎。

2、具有大钻尖角钻头的优点。



钻头应用问题/措施



钻尖磨损

原因:

1.工件在钻头钻入力作用下工件会向下移动,钻头钻通后弹回.

2.机床刚性不足.

3.钻头材料不够结实.

4.钻头跳动太大.

5.夹持刚性不够,钻头滑动.



措施:

1.降低切削速度.

2.增加进给量

3.调整冷却方向(内冷)

4.增加一倒角

5.检查并调整好钻头的同轴度.

6.检查后角是否合理.

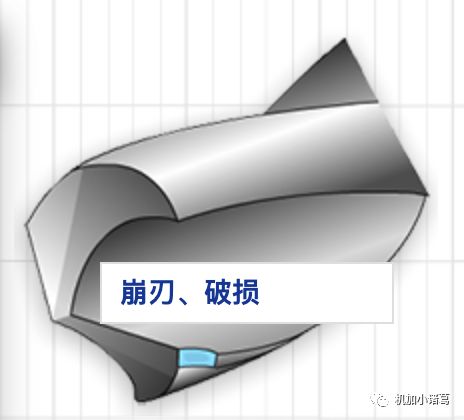

崩刃、破损

原因:

1.钻头的安装振摆,在一个切削刃上的冲击过大造成的。

2.工件的夹紧刚性低,在钻孔切出时发生。

3.进给量过大。

4.切削速度过高。



措施:

1.安装振摆调整为0.02mm以下,使钻头的两个刃在平衡的条件下进行钻削加工。

2.降低进给量,减小钻头切出时的冲击。

3.如果是可转位钻头,更换刀片材质。




积削瘤

原因:

1.切削材料与工件材料之间的化学反应引起的(含碳量较高的低碳钢)



措施:

1.改善润滑剂,增加油或添加剂含量.

2.提高切削速度,降低进给率减少接触时间.

3.如果钻削铝材,可使用表面抛光无涂层的钻头.




断刀

原因:

1.钻头螺旋槽被切屑堵住,没有及时将切削排出.

2.孔快钻透 (钻穿)时,没有减小进给量或变机动为手动进给.

3.钻黄铜一类软金属时,钻头后角太大,前角又没修磨,至使钻头自动旋进.

4.钻刃修磨过于锋利,产生崩刃现象,而没能迅速退刀.



措施:

1.缩短更换刀具的周期.

2.完善安装固定,比如增加支撑面积,增大夹持力.

3.检查主轴轴承和滑动槽.

4.使用高精度刀柄,如液压刀柄.

5.使用韧性更强的材料.
